Hangzhou Evershine Pneumatic Import & Export Co., Ltd. är en av de ledande tillverkarna och leverantörerna av pneumatisk magnetventil 24vdc i Kina. Med riklig erfarenhet är vi fast beslutna att tillhandahålla pneumatiska komponenter av hög kvalitet till globala kunder. Välkommen till grossist skräddarsydd pneumatisk magnetventil 24vdc från vår fabrik. OEM-tjänst är också tillgänglig.

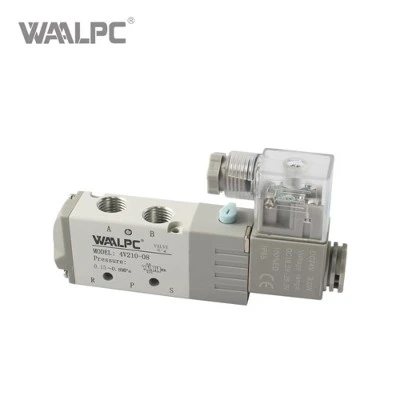

4V-serien med 24V DC-spole är vad vi kallar en pneumatisk magnetventil för styrsystem för låg-spänning. Den ger samma tillförlitliga riktningsstyrning som våra standardventiler, men med en 24V DC-solenoid som sömlöst integreras med PLC:er, industriella styrenheter och batteri-uppbackade system. Anslut den till din 24V-källa, applicera signalen och låt den göra sitt jobb: rikta luften exakt dit den behöver gå, när den behöver gå dit.
När den väl är installerad och kopplad till ditt kontrollsystem behöver du knappt tänka på det. Låg-effektspolen drar bara 2,8 W till 3,0 W (beroende på serie), vilket håller ditt kontrollskåp svalt och dina energikostnader låga. IP65-skyddet håller damm och fukt ute. Inga problem med spänningsomvandling. Inga överhettningsslingor. Inga kompatibilitetsproblem.
Finns i flera konfigurationer för att passa dina kontrollbehov:
5/2-vägs enkelspole(4V110 / 4V210 / 4V310 / 4V410) – fjäderretur, idealisk för enkla förlängnings-/indragningsapplikationer
5/2-vägs dubbelspole(4V120 / 4V220 / 4V320 / 4V420) – med minnesfunktion, behåller position efter strömavbrott
5/3-vägs dubbelspole(4V130C/E/P / 4V230C/E/P / 4V330C/E/P / 4V430C/E/P) – tre mittlägesalternativ: stängd, avgas eller tryck
Produktintroduktion
Pneumatisk magnetventil 24Vdc – 4V-serien 24V riktningsstyrventilär utformad för att lösa ett mycket verkligt problem som vi ser hela tiden på moderna kontrollpaneler – behovet av pålitlig,-lågspänningstryckluftstyrning som enkelt integreras med dagens automationssystem.
4V-serien med 24V DC-spole klarar det här-på. Den tar din 24V DC-styrsignal och omvandlar den till exakt pneumatisk handling - växlar spolar med hastighet och tillförlitlighet för att rikta tryckluft till rätt port. Vi har hållit designen enkel och robust – aluminiumlegeringskropp, intern pilotdrift och en 24V DC-spole som drar minimalt med ström. IP65-skydd håller den igång pålitligt i krävande industriella miljöer.
Oavsett om du bygger en ny kontrollpanel, uppgraderar ett befintligt system eller integrerar med en PLC, ger denna pneumatiska magnetventil 24Vdc dig en sak mindre att oroa dig för. Anslut den till din 24V-källa, skicka signalen och låt den växla – det är tanken.
Vad finns i lådan
Den pneumatiska magnetventilen i 4V-serien 24Vdc kommer med en 24V DC-magnetspole som drar bara 2,8W till 3,0W ström – vilket håller ditt kontrollsystem effektivt och dina komponenter svala. Kroppen i aluminiumlegering är lätt men ändå hållbar och tål år av industriell användning. Internt använder den en glidande spoldesign med speciell tätningsteknik – vilket ger noll läckage och känslig respons.
Välj mellan tre ventiltyper:
5/2-vägs enkelspole: Fjäderretur, återgår till utgångsläget när strömmen tas bort – perfekt för enkelverkande-cylindrar eller enkla dubbelverkande-tillämpningar
5/2-vägs dubbelspole: Minnesfunktion – förblir på plats även efter strömavbrott, idealisk för applikationer som kräver positionsbevarande
5/3-vägs dubbelspole: Tre mittlägesfunktioner – C (stängd), E (avgas) eller P (tryck) – ger dig exakt mitt-lägeskontroll för dubbel-verkande cylindrar
Portstorlekar sträcker sig från G1/8 upp till G1/2 över hela serien, med effektiva sektionsytor från 8,6 mm² upp till 50 mm². 24V DC-spolen accepterar ±10 % spänningsvariation, vilket ger dig flexibilitet i ditt styrsystems design.
Varför det sticker ut
Det vi hör från våra kunder om och om igen är hur mycket de uppskattar den låga strömförbrukningen hos denna pneumatiska magnetventil 24Vdc. Med bara 2,8 W till 3,0 W håller den värmeuppbyggnaden till ett minimum – inga överhettningsslingor, inget slöseri med energi, inga överdimensionerade nätaggregat.
24V DC-kompatibiliteten är ett annat stort plus. Om du någonsin har haft att göra med blandade spänningssystem – 110V AC här, 24V DC där – kommer du att se värdet här. Denna ventil körs på samma 24V DC som driver dina PLC:er och sensorer, vilket förenklar designen av din kontrollpanel. Inga reläer, inga spänningsomvandlare, inga extra komponenter – bara direktanslutning.
Och skyddsklass IP65? Det betyder att den här pneumatiska magnetventilen 24Vdc fortsätter att fungera även i dammiga eller våta miljöer - inga bekymmer om fuktinträngning eller dammkontamination som påverkar prestandan.
Den manuella åsidosättningen är en enkel tryckknapp- som låter dig flytta ventilen manuellt under installation eller felsökning – ingen ström krävs. Det sparar tid under installationen och gör diagnostik till en lek.
Vad det betyder för din kontrollpanel
Låt oss prata praktiska resultat. När du använder en pneumatisk magnetventil 24Vdc händer bra saker.
Din kontrollpanel förblir sval – låg strömförbrukning betyder mindre värme, vilket innebär mindre kapslingar och lägre kylkostnader. Din PLC integreras direkt – inga reläer, inga spänningsomvandlare, inga extra komponenter. Ditt system förblir pålitligt – 24V DC-spolen är immun mot de spänningsfall och överspänningar som plågar AC-system.
Du förenklar ditt reservdelslager – en spänning över hela ditt styrsystem. Du minskar installationstiden – färre komponenter att koppla, färre saker som kan gå fel. Och ditt underhållsteam lägger mindre tid på att felsöka spänningsrelaterade-problem.
Du byter ut färre ventiler eftersom de håller längre – den speciella slidbearbetningen minskar friktionen och ger över 15 miljoner livscykler. Du hanterar färre oplanerade stopp och din produktion fortsätter att fungera smidigt.
Uppbackad av reella siffror
Vi gör inte bara påståenden – vi testar dessa ventiler ordentligt.
Den pneumatiska magnetventilen i 4V-serien 24Vdc är byggd för att hantera ett arbetstrycksområde på 0,15 till 0,8 MPa, med ett provtryck på 1,2 MPa – vilket ger dig en solid säkerhetsmarginal. Drifttemperaturintervallet är -20 grader till 70 grader, och täcker praktiskt taget alla industriella inomhusmiljöer.
24V DC-spolen drar bara 2,8W (4V110-serien) eller 3,0W (4V210/4V310-serien), med en spänningstolerans på ±10%. Effektiva sektionsytor sträcker sig från 8,6 mm² (Cv=0.51) upp till 50 mm² (Cv=2.79) över hela serien, vilket ger flödeskapacitet anpassad till din applikation. Maximal driftfrekvens når upp till 5 cykler per sekund (eller 4 cykler per sekund för 4V310).
Dessa är beprövade, fält-testade specifikationer. 4V-serien med 24V DC-spolar har installerats i tusentals kontrollpaneler över hela världen – körs tillförlitligt på förpackningslinjer, monteringsstationer, robotceller och mer.
Teknisk datatabell
|
Parameter |
4V110-24VDC |
4V210-24VDC |
4V310-24VDC |
4V410-24VDC |
|
Arbetsmedium |
Filtrerad luft (40μm) |
Filtrerad luft (40μm) |
Filtrerad luft (40μm) |
Filtrerad luft (40μm) |
|
Portstorlek |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Spolespänning |
24V DC |
24V DC |
24V DC |
24V DC |
|
Energiförbrukning |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Spänningstolerans |
±10% |
±10% |
±10% |
±10% |
|
Effektivt område (5/2) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv=2.79)* |
|
Effektivt område (5/3) |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77)* |
|
Arbetstryck |
0,15~0,8 MPa |
0,15~0,8 MPa |
0,15~0,8 MPa |
0,15~0,8 MPa |
|
Bevistryck |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Driftstemperatur |
-20~70 grader |
-20~70 grader |
-20~70 grader |
-20~70 grader |
|
Max. Frekvens (5/2) |
5 cykler/sek |
5 cykler/sek |
4 cykler/sek |
3 cykler/sek* |
|
Max. Frekvens (5/3) |
3 cykler/sek |
3 cykler/sek |
3 cykler/sek |
2 cykler/sek* |
|
Skyddsbetyg |
IP65 |
IP65 |
IP65 |
IP65 |
|
Kroppsmaterial |
Aluminiumlegering |
Aluminiumlegering |
Aluminiumlegering |
Aluminiumlegering |
|
Vikt (Single Coil) |
120g |
220g |
310g |
- |
|
Vikt (Double Coil 5/2) |
175g |
320g |
400g |
- |
|
Vikt (Double Coil 5/3) |
252g |
360g |
450g |
- |
Produktvideo
Här är en snabb genomgång – installation, drift och ett applikationsexempel- i verkligheten så att du kan se denna pneumatiska magnetventil 24Vdc i aktion.
Installations- och underhållstips – Några saker vi har lärt oss från fältet
Vi har sett dessa ventiler installerade i alla möjliga applikationer, och vi har plockat upp några praktiska tips på vägen:
- Montera den säkert.Använd monteringshålen på ventilhuset – vibrationer kan påverka spolens rörelse om ventilen inte är ordentligt fastsatt.
- Filtrera din luft.Använd ett 40μm eller finare filter uppströms – förorenad luft är den främsta orsaken till ventilfel.
- Kontrollera din spänning.Se till att din matningsspänning är stabil vid 24V DC – spänning utanför ±10 % kan påverka växlingsprestandan.
- Använd den manuella åsidosättningen under installationen.Den manuella -tryckknappen låter dig testa din pneumatiska krets utan att slå på ström – en praktisk funktion under installation och felsökning.
- Byt ut spolarna vid behov.Spolar är utbytbara – du behöver inte byta ut hela ventilen om en spole går sönder.
- Håll kontrollpanelen sval.Den låga strömförbrukningen på 2,8 W till 3,0 W hjälper, men bra ventilation skadar aldrig.
Det är ungefär det – några enkla vanor kommer att hålla din pneumatiska magnetventil 24Vdc igång problemfri- under lång tid.
FAQ – Frågor vi får hela tiden
F1: Vilken spänning använder denna ventil?
S: Detta är en 24V DC-ventil – den körs på standard 24V DC-ström, samma spänning som används av de flesta PLC:er och industriella styrenheter.
F2: Vad är strömförbrukningen?
S: 24V DC-spolen drar bara 2,8W (4V110-serien) eller 3,0W (4V210/4V310-serien), vilket håller värmeuppbyggnaden till ett minimum och minskar energikostnaderna.
F3: Kan jag använda denna ventil med en PLC?
A: Ja. 24V DC-spolen är designad för direkt anslutning till PLC-utgångar, reläutgångar och andra standard 24V DC-styrsignaler – ingen spänningsomvandlare behövs.
F4: Vad är skillnaden mellan 5/2-vägs och 5/3-vägs?
S: En 5/2-vägsventil har två lägen och fem portar – den används för att förlänga/indraga kontroll av dubbelverkande-cylindrar. En 5/3-vägsventil har tre lägen – den lägger till ett mittläge (stängt, utblås eller tryck) för tillämpningar som kräver styrning i mitten-.
F5: Vilka portstorlekar finns tillgängliga?
S: G1/8, G1/4, G3/8 och G1/2 är tillgängliga i alla serier.
F6: Är spolen utbytbar?
S: Ja – spolen är en utbytbar komponent, så du behöver inte byta ut hela ventilen om en spole går sönder.
